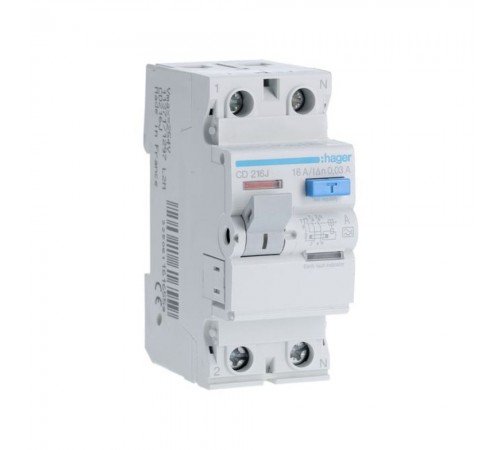

Вимикач диференціального струму виробництва (УЗВ) Hager CD216J (Німеччина) – призначений для захисту від ураження електричним струмом людини та тварин.
Основні дані дифреле:
– Ланцюг: однофазна.
– Чутливість (Тип): А
– Номінальний струм: 25 А
– Підключення: гвинтове.
– Ширина модуля: 2.
Додаткові дані:
– Посадкове місце: стандартна дін-рейка (35 мм).
– Вимикальна здатність: 6kA. (з додатковим автоматичним вимикачем).
– Розрахункова напруга: 127/230В~ +6%, 50/60 Гц.
– Чутливість до імпульсного струму та стійкість до ударного струму до 250А
– Пристосовані для подальшого встановлення додаткових пристроїв.
– Можливий одиночний демонтаж із системи фазних шин.
– Зі зручними для монтажу клемами Bi-Connect. Захист від дотику.
Підключення:
Багатожильні провідники: 16 мм?.
Монолітні провідники: 25 мм?
Призначення пристрою захисного відключення
Пристрої захисного відключення, у тому числі дифреле CD225J, були розроблені для захисту людей, тварин від ураження струмом при прямому або непрямому контакті до електричного обладнання, яке знаходиться під напругою.
Оскільки ПЗВ контролює струм витоку, його можна також використовувати для контролю стану ізоляції, тим самим забезпечуючи додатковий захист від пожежі.
Принцип дії
Диференціальне реле є електромагнітним пристроєм, що має магнітний ланцюг у вигляді кільцевого сердечника, яким проходить протягом основного струму. Вторинна обмотка живить реле.
При виникненні на стороні споживача струму витоку векторна рівновага порушується, і за вимірювальною обмоткою починає протікати струм, пропорційний струму витоку та реле спрацьовує.
Функція диференціального реле може бути вбудованою в автоматичний вимикач. Такі пристрої називаються – диференційними автоматичними вимикачами (дифавтоматами).
